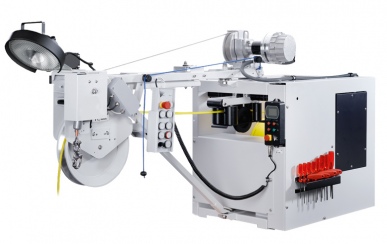

IBAK KW 505 kabelio būgnas

IBAK KW 505 kabelio būgnas

IBAK KW 305, KW 310 ir KW 505 yra visiškai automatinės, varikliu varomos būgninės gervės, turinčios iki 600 m kameros kabelio. Visi trys skirti darbui su IBAK vežimėliais ir kameromis.

Taip pat IBAK LISY ant T76/T86 kartu su LISY gervėmis yra valdomas su KW 305/310/505. IBAK kamerų sistemas PANORAMO, PANORAMO 150 ir PANORAMO SI galima valdyti su KW 310 ir KW 505 (su šviesolaidiniu kabeliu FO). Integruotas traukos reguliavimo įtaisas sinchronizuoja kameros vežimėlio ir būgninės gervės veikimą: kabelis suvyniojamas ant gervės ir išvyniojamas nuo jos, atsižvelgiant į kameros vežimėlio greitį.

Ši išmani reguliavimo sistema neleidžia kameros vežimėliui važiuoti per kameros kabelį ir tuo pačiu užtikrina, kad  vežimėlis važiuotų tolygiu greičiu. Pasukama strėlė leidžia tiksliai nustatyti kameros sistemą virš šulinio. Tada atitinkamą kamerų sistemą galima saugiai ir tiksliai nuleisti į šulinį keltuvu, o integruotas darbo vietos apšvietimas optimaliai apšviečia šulinio angą.

Automatinis troso kreiptuvas užtikrina tolygų kameros laido apvyniojimą ant gervės. Be to, operatorius gali pasinaudoti automatinio sustabdymo funkcija. Tai automatiškai sustabdo kameros vežimėlį iš anksto nustatytose padėtyse, kai jis juda atbuline kryptimi. Tai ypač naudinga, kai artėja prie  šulinio – dar vienas IBAK patikros sistemų patogumo vartotojui pavyzdys.

IBAK kabelinės gervės KW 310 ir KW 505 užtikrina skaitmeninius vaizdo įrašus be nuostolių . Abu tam naudojami šviesolaidinis kabelis (FO). Su KW 305 bendraašis kabelis naudojamas analoginiam vaizdo perdavimui. Kabelio ritėje KW 505 telpa daugiausia 600 metrų kameros kabelio.

Kabelio tipas Apvalkalas Kabelio skersmuo  Maksimali kabelio įtempimo jėga Kabelio būgnas
00/12/FO (optinis kabelis) PUR, geltonas 8.8 mm 6000 N KW 505
00/13/FO (optinis kabelis) PUR, geltonas 7.6 mm 4000 N KW 505
523/12/FO (optinis kabelis) PUR, geltonas 9.8 mm 6000 N KW 505
524/11  PUR, geltonas 7.3 mm 4000 N KW 180 / KT 180
626/12 PUR, geltonas 9.8 mm 8000 N KW 505

Produkto klasifikacija

Pilnai automatinis, varomas varikliu

Maks. laido ilgis

500/600 m

Plotis x aukštis x gylis

apytiksliai 550 x 860 x 900 mm (be strėlės)

Svoris

su 500 m kabeliu: apytiksl. 170 kg

Apsaugos klasė

IP 54

Ilgio matavimas

taip – ekranas monitoriuje ir ant būgninės gervės

Ilgio ekranas

taip – ekranas monitoriuje ir ant būgninės gervės

Variklis

taip

Tolygi kabelio apvija

taip, automatinis

Avarinio stabdymo jungiklis

taip

Plieninio lyno gervė kameros sistemai nuleisti

taip

IBAK išplėtimo rinkinys yra
Nuotolinio valdymo pultas yra
Prailginimo sistema yra
Kabelio nukreipimo įtaisas yra
Padėties nustatymo skriemulys PANORAMO SI yra
Teleskopinė strėlė yra
koja valdomas jungiklis plieninio troso gervei yra
